Реле тиску є одним із найважливіших, але часто забутих компонентів у системах керування рідиною та автоматизації. Це електромеханічний або електронний пристрій, який контролює тиск рідини або газу в системі та запускає електричний сигнал, коли тиск досягає заданої точки. Незалежно від того, чи стосується застосування водопостачання, стиснене повітря, гідравлічні контури чи промислове обладнання, реле тиску служать інтелектуальними охоронцями, які забезпечують безпечну та ефективну роботу систем. наNingbo TRUPOW Industrial Trade Co., Ltd., наші реле тиску розроблені для задоволення вимог як житлових, так і важких промислових середовищ, утворюючи важливу частину нашого комплексногоАксесуари для насосівасортимент продукції.
Розуміння того, як працюють реле тиску, як їх вибирають і як вони інтегруються в більш широкі системи, є важливим знанням для інженерів, спеціалістів із закупівель і менеджерів об’єктів. У цьому посібнику описано все, що вам потрібно знати, від основного принципу роботи до технічних характеристик виробу, міркувань встановлення та незамінної ролі реле тискуАксесуари для насосіву сучасному управлінні рідинами. Наша фабрика витратила роки на вдосконалення цих продуктів, щоб забезпечити максимальну надійність і тривалий термін служби в різних глобальних сферах застосування.
В основі кожного реле тиску лежить простий, але елегантний принцип: механічна сила, що створюється тиском рідини або газу, використовується для приведення в дію електричного реле. Коли рідина потрапляє в напірний отвір, вона тисне на чутливий елемент, найчастіше діафрагму, поршень або трубку Бурдона. Коли тиск зростає, чутливий елемент відхиляється, доки не досягне порогового значення сили, встановленого внутрішнім пружинним механізмом. У цей момент рух спрацьовує набір електричних контактів, розмикаючи або замикаючи ланцюг залежно від конфігурації вимикача.
Цей двійковий електричний вихід, розімкнутий або замкнутий ланцюг, потім використовується для ініціювання дій нижче за течією. У житловій системі водяного насоса, наприклад, підвищення тиску, спричинене підвищенням тиску в резервуарі, змушує перемикач вимикати живлення двигуна насоса, запобігаючи надмірному тиску. Коли тиск падає, оскільки вода витрачається, пружина повертає контакти в початковий стан і насос перезапускається. Цей автоматичний цикл повторюється тисячі разів протягом терміну служби виробу, тому механічна міцність є вимогою, що не підлягає обговоренню.
Наша фабрика виготовляє сенсорну діафрагму з матеріалів, вибраних спеціально для сумісності з цільовим середовищем. Опції включають:
Електричні контакти, як правило, оцінюються за їх навантажувальною здатністю та витривалістю циклу перемикання. Позолочені контакти використовуються в слабкострумових сигнальних ланцюгах, де стійкість до окислення має першочергове значення, тоді як контакти зі срібного сплаву вибираються для схем керування двигуном з більшим струмом. Розташування контактів, нормально розімкнутого (NO), нормально замкнутого (NC) або перемикаючого (CO), має відповідати логіці керування цільової системи.
Сучасні реле тиску відTRUPOW також мають герметичні корпуси з рейтингом IP65 або IP67, що гарантує, що волога, пил і промислові забруднювачі не пошкодять внутрішні компоненти. Ця увага до захисту навколишнього середовища – це те, що відрізняє довговічний промисловий компонент від продукту, який передчасно виходить з ладу в складних польових умовах.
Реле тиску не є універсальним продуктом. У промисловості розроблено кілька різних конструкцій, кожна з яких оптимізована для певних діапазонів тиску, типів носіїв і умов застосування. Першим кроком до надійного встановлення є знання того, який тип підходить для вашої системи.
Це традиційний і найбільш широко використовуваний сорт. Механічний чутливий елемент безпосередньо активує електричний вимикач миттєвої дії. Вони міцні, економічно ефективні та підходять для широкого спектру промислових і комерційних застосувань. нашАксесуари для насосівлінійка включає електромеханічні реле тиску, призначені для діапазону тиску від 0,5 бар до 25 бар.
Ці пристрої використовують п’єзоелектричний або керамічний датчик тиску в поєднанні з інтегральною схемою для виявлення змін тиску та генерування електронного сигналу перемикання. Вони забезпечують виняткову точність, відсутність рухомих частин і ідеально підходять для застосувань, де повторюваність перемикань і тривалий термін служби при частому циклі є критичними.
Замість того, щоб вимірювати абсолютний або манометричний тиск, реле диференціального тиску реагують на різницю тиску між двома точками в системі. Вони широко використовуються в системах моніторингу фільтрів, виявлення потоку та систем опалення, вентиляції та кондиціонування повітря, де підвищення різниці тиску сигналізує про заблокований фільтр або обмежений шлях потоку.
Розроблені для роботи при тиску нижче атмосферного, вакуумні перемикачі використовуються в системах відсмоктування, обладнанні для вакуумного пакування та медичних пристроях. Їм потрібен чутливий елемент, здатний точно реагувати на негативний манометричний тиск без механічних пошкоджень.
У таблиці нижче наведено основні характеристики кожного типу:
| Тип | Метод зондування | Типовий діапазон тиску | Кращий додаток | Ключова перевага |
| Електромеханічний | Діафрагма / поршень | 0,5 - 25 бар | Насоси, компресори, ОВК | Низька вартість, висока надійність |
| Електронний / твердотільний | П'єзоелектричний датчик | 0,1 - 600 бар | Точний промисловий контроль | Висока повторюваність, відсутність зносу |
| Диференціал | Двопортова діафрагма | Диференціал 0 - 10 бар | Моніторинг фільтрів, виявлення потоку | Вимірює різницю тиску |
| Вакуум | Капсула / сильфон | -1 до 0 бар | Аспіраційні системи, упаковка | Працює нижче атмосфери |
Під час оцінки реле тиску для закупівлі або проектування системи техніка продукту розповідає лише частину історії. Розуміння того, що кожна специфікація насправді означає на практиці та як вона впливає на продуктивність системи, ось що відрізняє обґрунтоване рішення від дорогої помилки. Нижче наведено найважливіші параметри для оцінки, а також вказівки щодо того, які значення шукати в різних програмах.
Задане значення - це значення тиску, при якому спрацьовує перемикач. Диференціал (також званий гістерезис) — це різниця між тиском увімкнення та вимикання. Правильно налаштований диференціал запобігає швидким циклам перемикання (коротким циклам), які можуть пошкодити двигуни насосів і скоротити термін служби компонентів.
Виражається як максимальна напруга та струм, які контакти можуть безпечно перемикати. Навантаження двигуна вимагають вищого номіналу, ніж резистивні навантаження через пусковий струм. Завжди знижуйте контакти принаймні на 20% під час перемикання індуктивних навантажень, таких як контактори двигунів або електромагнітні клапани.
Визначає стійкість до твердих часток і води. IP65 підходить для більшості промислових середовищ. IP67 або IP68 необхідний для занурюваних або зовнішніх установок, які піддаються впливу дощу та змиву.

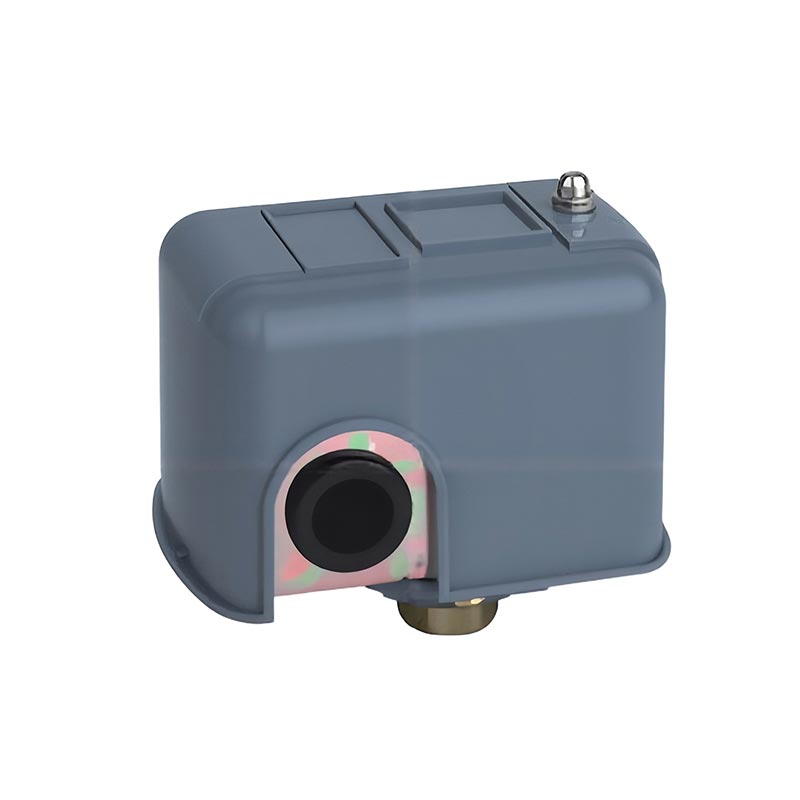

Наша повна таблиця специфікацій продукту для стандартуАксесуари для насосівреле тиску серії відNingbo TRUPOW Industrial Trade Co., Ltd.наведено нижче:
| Параметр | Специфікація |
| Діапазон тиску (регульований) | 1 - 10 бар / 2 - 16 бар / 4 - 25 бар (залежно від моделі) |
| Заводське значення за замовчуванням | Вмикання: 1,4 бар/вимкнення: 2,8 бар (стандартна модель) |
| Диференціальний діапазон | 0,5 - 3,5 бар (регулюється вторинною пружиною) |
| Електричний рейтинг | 16A / 250VAC; 10A / 380VAC |
| Конфігурація контактів | 1НО + 1НЗ (SPDT) |
| Матеріал діафрагми | стандарт NBR; EPDM / SS опціонально |
| Матеріал корпусу | Склонаповнений нейлон PA66; додатковий литий цинк |
| Підключення до порту | 1/4 дюйма BSP або NPT (інші розміри за запитом) |
| Захист від проникнення | стандарт IP44; IP65 опціонально |
| Робоча температура | від -10 градусів до +60 градусів |
| Температура середовища | Максимально +70 градусів Цельсія |
| Механічне життя | Більше 500 000 циклів перемикань |
| Сертифікати | CE, RoHS, NSF/ANSI 61 (моделі для питної води) |
| вага | прибл. 185г |
Універсальність реле тиску є однією з причин, чому воно стало стандартним компонентом у багатьох галузях промисловості. Ці пристрої відіграють основну роль у автоматизованому управлінні тиском, починаючи від найменшого домашнього насоса для підкачування води до багатоступеневої промислової компресорної установки. Наша фабрика поставляєАксесуари для насосіввключаючи реле тиску для клієнтів у більш ніж 40 країнах, що дає нам глибоке розуміння найширшого спектру реальних застосувань.
Це найпоширеніший додаток у світі. Реле тиску контролюють запуск і зупинку двигунів водяних насосів у житлових, комерційних і сільськогосподарських умовах. При правильній конфігурації вони підтримують постійний тиск води в системі розподілу, не вимагаючи постійного ручного втручання. Основні вимоги до цієї програми:
Повітряні компресори покладаються на реле тиску для перемикання двигуна компресора між навантаженим і розвантаженим станом, підтримуючи резервуар приймача в межах певного діапазону тиску. Тут дуже важливі контакти з високим циклом роботи, оскільки компресори в завантажених цехах або на виробничих підприємствах можуть працювати десятки разів на годину.
У гідравлічних системах реле тиску використовуються для сигналізації, коли контур досяг цільового робочого тиску, запускаючи наступний крок у автоматизованій послідовності. Вони також служать блокуванням безпеки, вимикаючи гідравлічний агрегат, якщо тиск падає нижче мінімального порогу, що може вказувати на витік або несправність насоса.
Реле високого та низького тиску захищають контури холодоагенту від роботи за межами безпечного тиску. Реле високого тиску вимикає компресор, якщо тиск нагнітання перевищує безпечний максимум, а реле низького тиску запобігає роботі, коли холодоагенту недостатньо.
Реле тиску в системах пожежогасіння виявляють падіння тиску в системі, спричинене активацією спринклерної головки, викликаючи сигнал тривоги та запускаючи жокей або головний пожежний насос. Надійність і швидкість реагування є надзвичайно важливими в цій безпеці життя.
Вибір реле тиску - це не просто питання відповідності діапазону тиску. Систематичний процес вибору враховує носії, електричне навантаження, навколишнє середовище, необхідну точність і загальну вартість володіння протягом терміну служби виробу. Наступний контрольний список представляє методологію нашої команди інженерівNingbo TRUPOW Industrial Trade Co., Ltd.рекомендує клієнтам при визначенні реле тиску для нових установок або заміни.
У наведеній нижче таблиці наведено короткий довідковий посібник із зіставленням типових програм із рекомендованими параметрами продукту:
| застосування | Рекомендований діапазон тиску | Рейтинг контактів | Рейтинг IP | Матеріал діафрагми |
| Помпа для побутової води | 1 - 10 бар | 16A / 250VAC | IP44 | EPDM (питна вода) |
| Промисловий повітряний компресор | 4 - 16 бар | 16A / 250VAC | IP65 | NBR |
| Гідравлічний агрегат | 10 - 250 бар | 10A / 250VAC | IP65 | Нержавіюча сталь |
| Холодильний контур | 0 - 30 бар | 8A / 250VAC | IP44 | NBR |
| Хімічна обробка | 0 - 25 бар | 6A / 250VAC | IP67 | Покритий PTFE |
Навіть найякісніший реле тиску буде погано працювати або передчасно вийде з ладу, якщо його встановити неправильно. Практика встановлення безпосередньо впливає на точність вимірювань, повторюваність перемикань і довговічність компонентів. Наведені нижче вказівки взято з інструкцій зі встановлення, які постачаються разом із усімаАксесуари для насосівпродукції нашого заводу та відображає найпоширеніші проблеми, що виникають у цій галузі.
Більшість електромеханічних реле тиску оснащено двома регульованими пружинними механізмами: великою пружиною, яка контролює задане значення відключення (високе), і меншою пружиною, яка контролює диференціал. Регулювання слід виконувати, коли система знаходиться під тиском, а калібрований манометр встановлений поблизу порту перемикача. Збільште натяг пружини, щоб підняти точку вирізу; збільшити невеликий натяг пружини, щоб розширити диференціал. Завжди перевіряйте остаточні задані значення через щонайменше три повні цикли ввімкнення-вимкнення перед тим, як залишити установку.
Q1: Яка різниця між реле тиску та датчиком тиску?
Реле тиску забезпечує дискретний електричний вихід, увімкнений або вимкнений, коли тиск перетинає визначену задану точку. Він не передає фактичне значення тиску контролеру. Датчик тиску (також званий датчиком тиску) генерує безперервний аналоговий або цифровий сигнал, пропорційний виміряному тиску, що дозволяє ПЛК або системі керування контролювати тиск у режимі реального часу та приймати пропорційні керуючі рішення. Реле тиску використовуються там, де просте керування включенням і вимкненням є достатнім і економічно ефективним. Датчики тиску використовуються там, де необхідний постійний моніторинг, реєстрація даних або пропорційне керування. У багатьох сучасних системах обидва пристрої працюють разом: датчик тиску забезпечує моніторинг і зворотний зв’язок, тоді як спеціальний реле тиску забезпечує апаратне блокування безпеки незалежно від програмного забезпечення системи керування.
Q2: Чому мій реле тиску швидко вмикається та вимикається?
Швидке циклічне ввімкнення-вимикання, яке зазвичай називають коротким циклом, майже завжди спричинене однією з трьох умов: недостатнє налаштування перепаду тиску, залитий напірним резервуаром або витік у системі. Якщо різниця між заданими значеннями вмикання та вимикання занадто мала, навіть невеликі природні коливання тиску призведуть до повторного спрацьовування вимикача. Заболочений напірний бак (де було втрачено попереднє надходження повітря) означає, що бак майже не забезпечує буферизації тиску, що призводить до різкого коливання тиску з кожним запуском або зупинкою насоса. Витік системи означає, що тиск безперервно падає після зупинки насоса, викликаючи негайний перезапуск. Проведіть діагностику, спочатку перевіривши попередній заряд повітря в баку тиску за допомогою манометра, коли в системі скинутий тиск. Якщо попередній заряд правильний, трохи збільште диференціал перемикача. Якщо короткі цикли не зникають, виконайте систематичний тест на герметичність усіх з’єднань і компонентів.
Q3: Як відрегулювати тиск увімкнення та вимикання на стандартному реле тиску насоса?
На стандартному електромеханічному пресостаті насоса тиск відключення (високий) регулюється за допомогою великої пружинної гайки, розташованої під кришкою перемикача, а диференціал (зазор між включенням і відключенням) регулюється за допомогою меншої пружинної гайки. Обертання великої гайки за годинниковою стрілкою одночасно підвищує тиск увімкнення та вимикання, зберігаючи наявний диференціал. Обертання маленької гайки за годинниковою стрілкою збільшує різницю, знижуючи тиск включення, залишаючи тиск вимикання незмінним. Завжди виконуйте налаштування невеликими кроками, по півоберта за раз, і дайте системі завершити повний цикл перед оцінкою результату. Калібрований манометр, встановлений на виході насоса, необхідний для точного регулювання. Запишіть остаточні налаштування в журнал обслуговування системи. Зверніться до інструкції до конкретного продукту, що постачається з усіма аксесуарами для насосів від Ningbo TRUPOW Industrial Trade Co., Ltd. для індивідуальних процедур регулювання.
Q4: Що спричиняє вихід з ладу реле тиску та як продовжити термін його служби?
Найпоширенішими причинами виходу з ладу реле тиску є знос контактів через надмірні цикли перемикання, втома діафрагми або хімічний вплив несумісних середовищ, потрапляння вологи в електричний корпус і механічне пошкодження внаслідок надмірного тиску або гідроудару. Термін служби можна подовжити кількома практичними заходами: встановіть розрядник гідроудару перед перемикачем для поглинання стрибків тиску; встановіть вбудований сітчастий фільтр, щоб захистити порт датчика від забруднення частинками; переконайтеся, що рейтинг IP комутатора відповідає умовам встановлення; використовуйте контактор або реле для ізоляції контактів перемикача від важких індуктивних навантажень, а не для безпосереднього перемикання ланцюгів двигуна; і заплануйте щорічну перевірку стану контактів і цілісності діафрагми в рамках програми профілактичного обслуговування. Наша фабрика розробляє реле тиску аксесуарів для насосів із посиленими діафрагмами та контактами зі сплаву срібла спеціально для максимізації середнього часу між відмовами у вимогливих додатках безперервного режиму роботи.
Q5: Чи можна використовувати реле тиску з іншими рідинами, крім води, такими як масло або хімікати?
Так, реле тиску можна використовувати з широким спектром середовищ, але змочені матеріали повинні бути ретельно підібрані відповідно до хімічних властивостей, температури та в’язкості рідини. Для застосування в гідравлічному мастилі зазвичай підходять діафрагми з нітрієвого каучуку (NBR) і змочувані частини з латуні або нержавіючої сталі. Для агресивних хімічних речовин, таких як кислоти, луги або розчинники, діафрагма з PTFE покриттям у поєднанні з компонентами з нержавіючої сталі забезпечує найкращий захист. Для застосування з парою необхідний чутливий елемент поршневого типу з високотемпературними ущільненнями, а між паропроводом і портом перемикача слід встановити петлю сифона (пігтейл), щоб захистити чутливий елемент від прямого контакту з парою. Завжди звіряйтеся з таблицею сумісності середовищ у технічному паспорті продукту, перш ніж визначати реле тиску для застосувань, не пов’язаних з водою. Ningbo TRUPOW Industrial Trade Co., Ltd. пропонує консультаційну підтримку щодо матеріалів, щоб допомогти клієнтам визначити правильну комбінацію матеріалу мембрани та корпусу для їхніх конкретних середовищ і умов експлуатації.
Реле тиску - це набагато більше, ніж простий пристрій увімкнення та вимкнення. Це автоматизований інтелект, який підтримує безпечну та ефективну роботу насосів, компресорів і гідравлічних систем без постійного нагляду людини. Вибір правильного реле тиску, його правильна установка та завчасне обслуговування є трьома стовпами надійної роботи системи. Кожна специфікація має значення, починаючи від матеріалу діафрагми й закінчуючи рейтингом контакту, і розуміння цих специфікацій дозволяє інженерам і керівникам об’єктів приймати впевнені рішення щодо закупівель.
